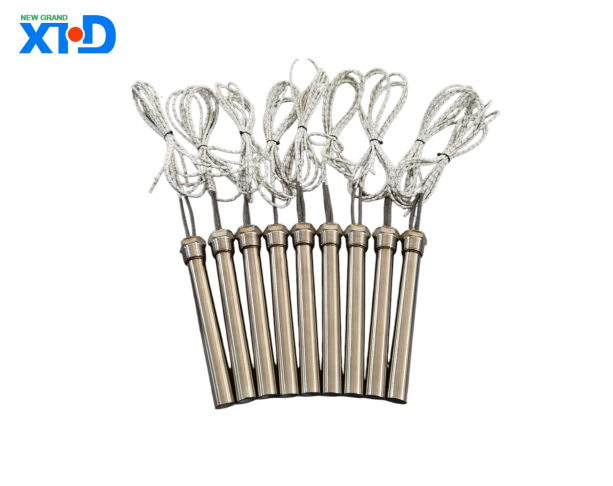

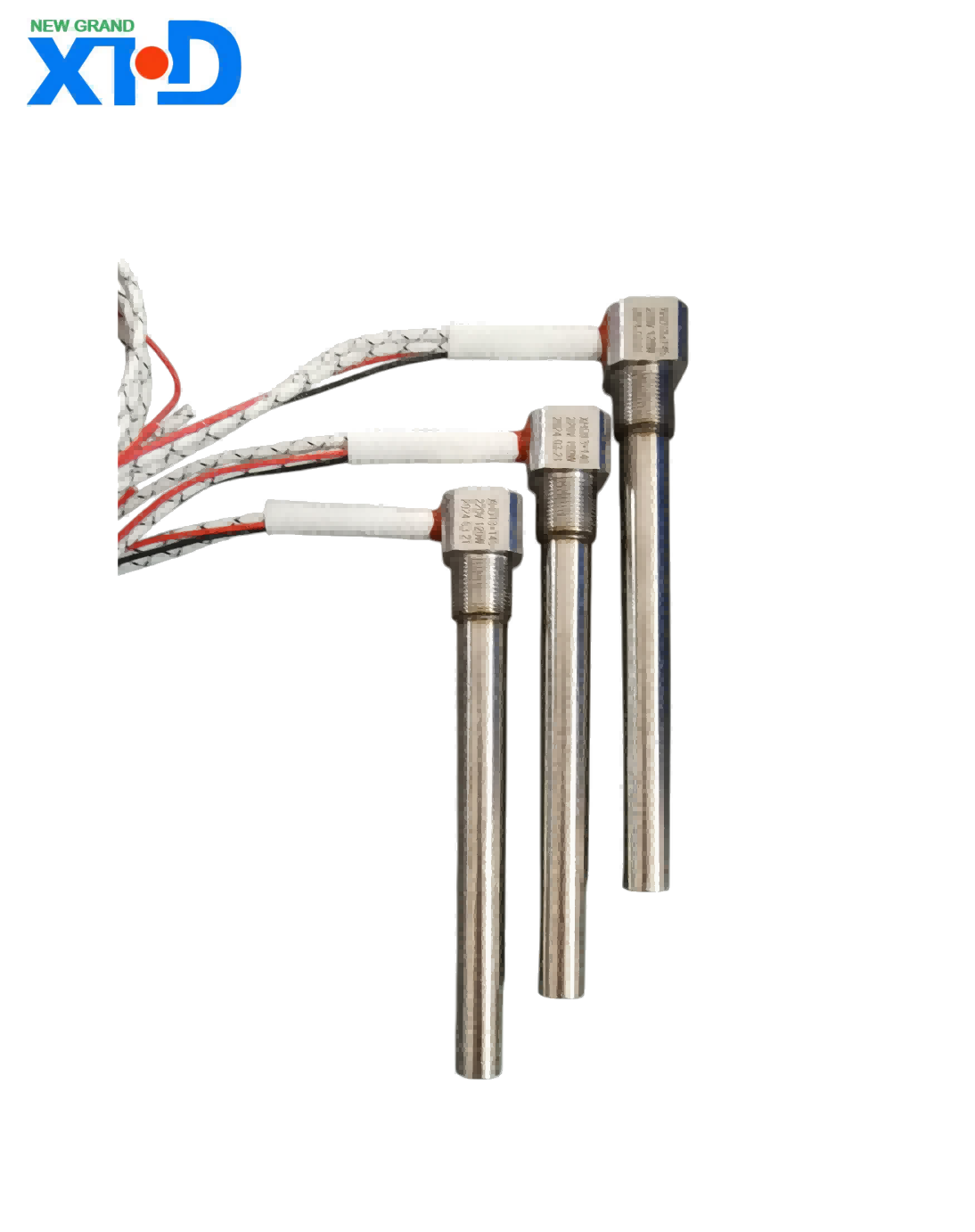

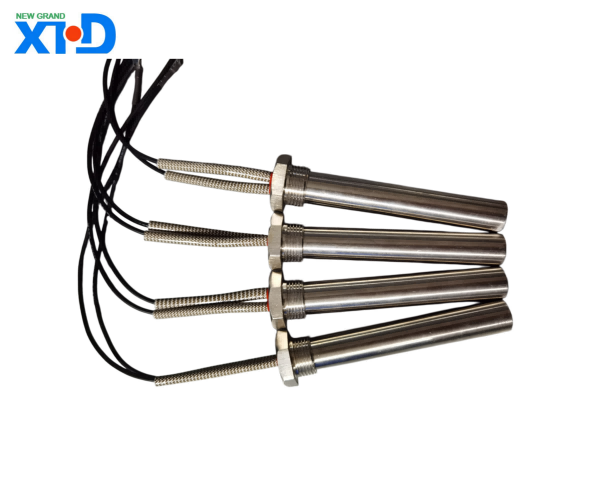

フランジ タイプ カートリッジ ヒーター: 工業用加熱に効率的な選択肢
産業用加熱の分野では、フランジ タイプ カートリッジ ヒーターは、その独自の構造と優れた性能により、多くのシナリオに理想的な加熱ソリューションとなっています。シングルヘッド電熱管の高出力密度の利点とフランジ接続の利便性を組み合わせ、液体、気体、さらには低融点金属の加熱と絶縁を確実にサポートします。
構造と動作原理
フランジ型カートリッジヒーターの中心構造は、金属保護管、高抵抗発熱線、絶縁熱伝導フィラー、フランジプレート、配線器具で構成されています。金属保護スリーブは、多くの場合、耐食性と高強度の両方の特性を備えたステンレス鋼 304 や 316L などの材料で作られています。内部のニッケルクロムまたは鉄クロムアルミニウム合金の電熱線は、通電後の通電加熱効果により発熱します。高純度の結晶性酸化マグネシウム粉末が電熱線と保護スリーブの間にしっかりと充填されており、電気絶縁と効率的な熱伝導を実現します。フランジは接続ハブとして機能し、国家標準 GB、米国標準 ANSI などの標準工業用フランジ仕様を通じてコンテナまたはパイプラインにしっかりと接続され、設置のシールと耐圧能力を確保します。
その動作原理はシンプルで効率的です。電熱線に電流が流れてジュール熱が発生し、その熱が酸化マグネシウム粉末を介して保護管の表面に急速に伝導され、加熱媒体と熱交換して正確な温度制御と急速加熱を実現します。
パフォーマンス上の利点
高電力密度: 表面電力は空気加熱負荷の 2 ～ 4 倍に達し、単一電力範囲は 3KW ～ 150KW をカバーし、短期間での大幅な温度上昇の需要に対応できます。
簡単な取り付け: フランジ接続は標準的な工業用組み立て方法であり、追加のブラケットを必要とせずにボルトを締めるだけで取り付けることができます。振動や衝撃などの複雑な作業条件に適しており、1台での交換が容易でメンテナンスコストも削減できます。
高い適応性: 媒体の特性に応じて保護スリーブにチタン合金や PTFE コーティングなどの特殊な材料を選択でき、腐食性やスケールの容易な媒体に適しています。 220V/380Vなどの複数の電圧仕様をサポートし、PID温度制御システムおよび過熱および液面低下保護デバイスと組み合わせて、インテリジェントで安全な動作を実現します。
応用分野
石油化学産業における原油貯蔵タンクの加熱や反応容器の温度制御に広く使用されています。食品および製薬業界の断熱用発酵タンクおよびサンドイッチポット。水処理産業における温水タンクの加熱。また、電気めっき業界におけるめっきタンクの加熱は、工業生産の効率的かつ安定した稼働を強力に保証します。
