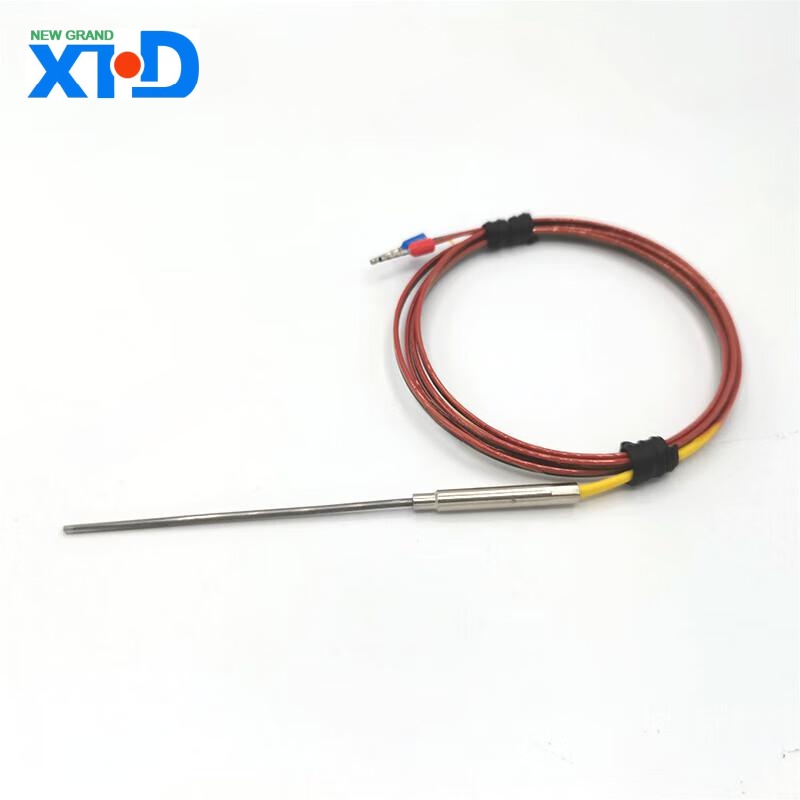

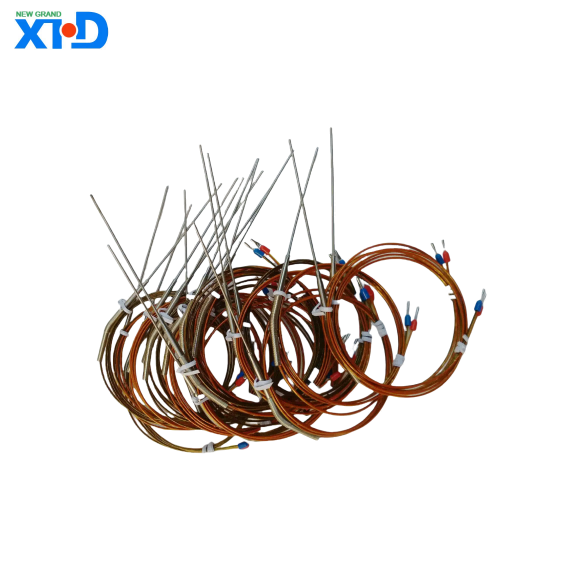

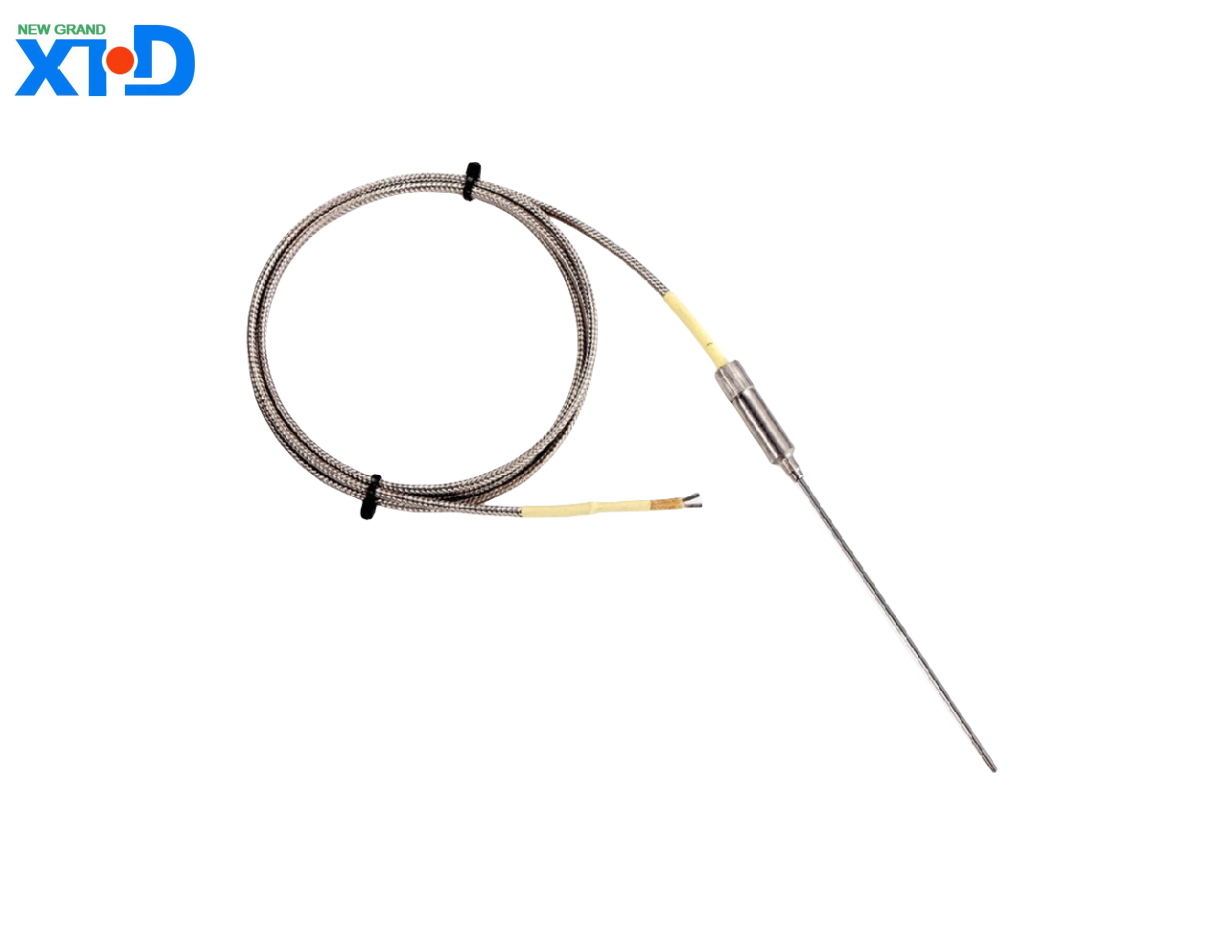

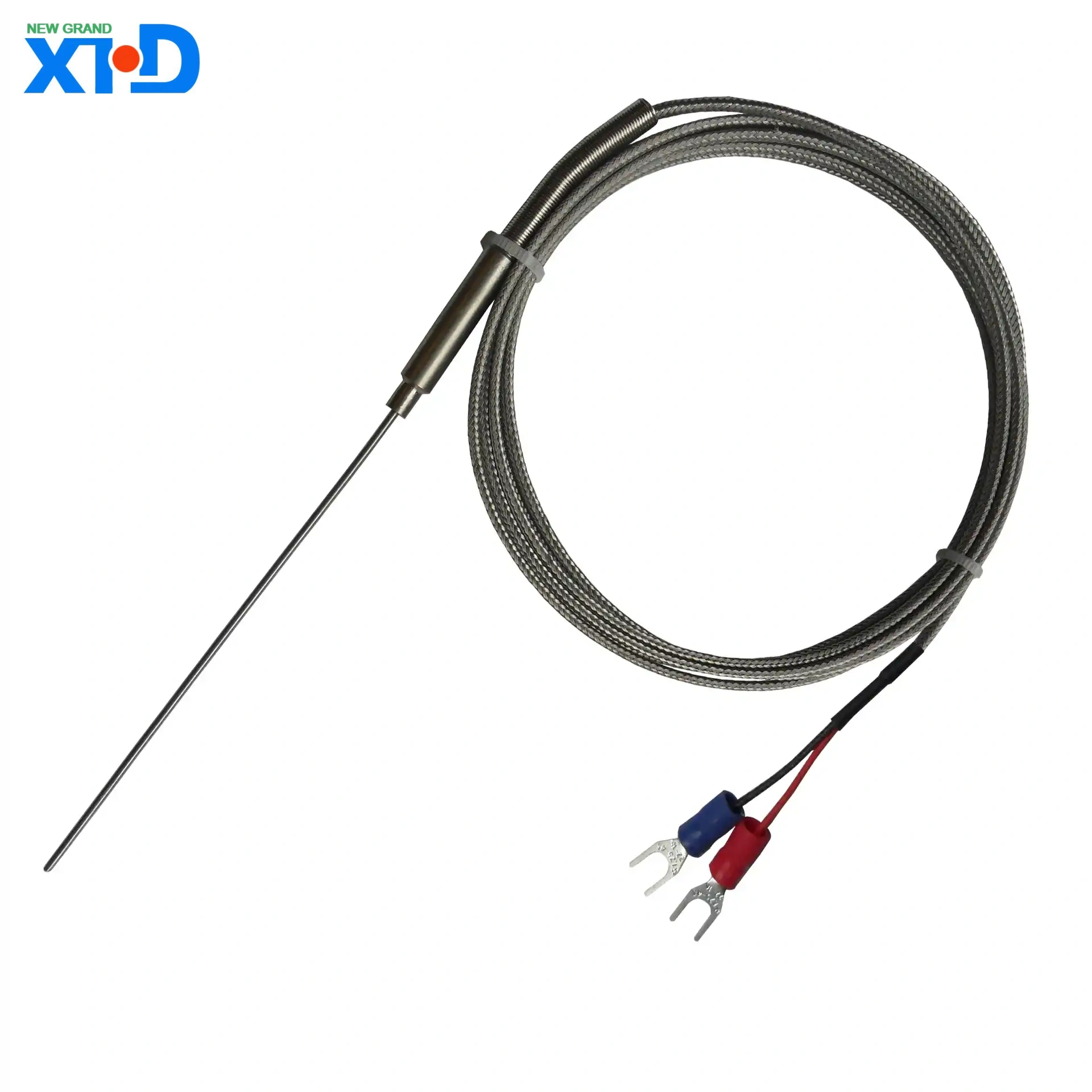

Jタイプの熱電対の詳細な製品紹介

1、製品の概要

J型熱電対は、熱電効果の原理に基づいた温度センサーであり、鉄（Fe）と銅ニッケル合金（Cuni）の2つの導体材料で構成されています。その作業温度範囲は0°Cから750°C（短期間で最大1000°C）であり、低コスト、高感度、良好な安定性の特性を持っています。産業、科学研究、エネルギー、その他の分野での温度測定と制御に広く使用されています。

2、製品機能

広い温度範囲

標準温度測定範囲：0°Cから750°C、最大1000°C（特別な保護ケーシングが必要）の短期耐性があります。

中程度から高温の​​シナリオに適しています。特に、雰囲気を減らすのに優れたパフォーマンスを示します。

高感度と応答速度

熱電係数は約50〜55μV/°Cであり、感度はK型熱電対の感度よりも大幅に高く、温度変化の検出に適しています。

ダイナミック温度モニタリングに適した高速応答時間（ミリ秒単位）。

経済的で実用的

原材料の低いコスト、高コスト有効性、大規模な産業用途に適しています。

環境適応性

耐酸化に耐性：水素や一酸化炭素などの還元ガスに安定しています。

高酸化環境には適していません：鉄は高温で酸化する傾向があり、保護袖と組み合わせて使用​​する必要があります。

標準化と互換性

国際基準（IEC 584-3、ASTM E230）に準拠し、主流の温度制御機器と互換性があります。

3、技術パラメーター

パラメーター仕様

温度測定範囲：0°C〜750°C（従来）

1000°Cの短期温度抵抗限界（特別な保護シースが必要）

精度レベル±2.2°Cまたは±0.75％（IEC標準）

ワイヤー径の仕様0.2mmから3.2mm（カスタマイズ可能）

断熱材のガラス繊維PTFE、セラミック

シース材料：304/316ステンレス鋼、インコネルなど

出力信号ミリボルトレベル電圧（MV）

4、アプリケーションフィールド

産業プロセス制御

冶金産業：高温炉と熱処理装置の温度監視。

石油化学産業：パイプラインと反応容器の大気を減らす温度測定。

エネルギーと電気

ボイラー燃焼室とガスタービン排気温度モニタリング。

食品加工

ベーキング装置と滅菌タンクの温度制御（食品グレードの保護カバーが必要）。

実験室研究

材料と環境シミュレーション実験の高温性能テスト。

5、インストールと使用の注意事項

インストール要件

高酸化雰囲気（酸素豊富な環境など）での長期使用は避けてください。

曲げ半径は、熱電対ワイヤの破損を防ぐために、ワイヤの直径の5倍以上でなければなりません。

コールドエンド（参照エンド）は、温度の安定性を維持するか、コールドエンド補正回路を使用する必要があります。

メンテナンスの提案

通常のキャリブレーション（6〜12か月ごとに推奨）。

保護シースが腐食または損傷しているかどうかを確認し、すぐに交換します。

一般的な障害処理

信号ドリフト：酸化によって引き起こされる可能性があり、熱電対を交換する必要があるか、保護袖をアップグレードする必要があります。

開回路障害：配線端子または熱電配線が壊れているかどうかを確認します。

6、選択ガイド

実際のニーズに基づいて、次の構成を選択します。

温度範囲：従来のタイプ（0〜750°C）または高温タイプ（セラミックシース付き）。

環境媒体：ガス環境を減らすために裸のワイヤの種類が選択され、腐食性環境のためにステンレス鋼シースが選択されます。

取り付け方法：ねじ付き固定、フランジの取り付け、または柔軟なプローブ。

出力インターフェイス：標準ジャンクションボックス、航空プラグまたはワイヤレストランスミッションモジュール（カスタマイズ）。

7 service販売サービスとサポートの後

保証期間：12か月（人間以外の損害）。

技術サポート：インストールガイダンス、障害診断、およびキャリブレーションサービスを提供します。

カスタマイズされたサービス：非標準サイズ、特別なシース材料、または延長コードの設計をサポートします。

まとめ

Jタイプの熱電対は、高温有効性、大気を減らすための優れた適応性、および高速応答特性により、中温測定シナリオに理想的な選択肢です。適切な選択と標準化された設置は、その長期的な安定した操作を確保し、産業および科学的研究分野の多様なニーズを満たすことができます。

さらに技術的なパラメーターまたはカスタマイズされたソリューションが必要な場合は、エンジニアリングチームにお問い合わせください！
