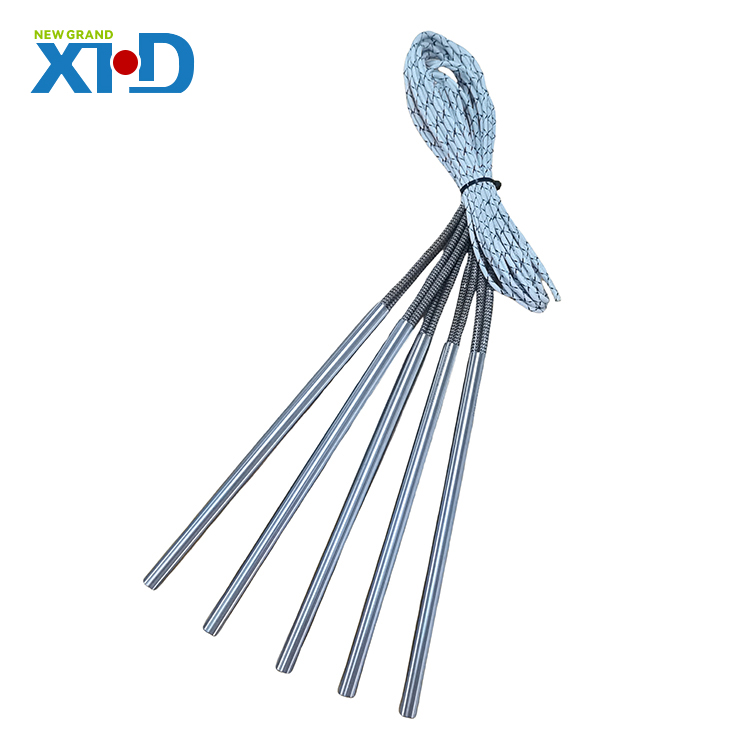

カートリッジヒーター最高温度、電力密度、長さなどが異なるため、さまざまなタイプと異なる加熱方法があります。
すべてのカートリッジヒーター加熱要素の基本構造は、配線、コアワイヤ、シェルの点で同じですが、使用される金属、ワイヤ、コアワイヤは異なります。カートリッジヒーターの材料は、その品質と生活を主に決定します。
1。熱電対カートリッジヒーター
熱電対を備えたカートリッジヒーターは表面を直接加熱し、複雑な式を使用してワット数、密度、フィットを決定します。内部熱電対はシース温度であるため、スペースが制限されている状況で非常に便利になります。熱電対の電源とセンサーのリードは、シースの外側を一緒に配置します。さまざまな熱電対がありますカートリッジヒーター特定のアプリケーション向けに設計されています。熱電対は、ヒーターの中央または内部に取り付けることができます。
2。フランジカートリッジヒーター
フランジカートリッジヒーターをパーツに接続して加熱することができ、フランジはヒーターの外側端に永久に取り付けられます。このタイプの構成により、ヒーターのより安全なインストールが保証されます。
3.スワージングカートリッジヒーター
スワージングプロセス中、スワージングプロセスの前に、コア、抵抗ワイヤ、酸化物粉末を含むすべての要素がヒーターに追加されます。機械的スウェージングは、ヒーターをダイに押し込み、その直径を制限および縮小し、内部コンポーネントをコンパクトします。このプロセスは、熱伝達プロセスを強化し、効率を向上させます。
4.マイクロカートリッジヒーター
マイクロの仕様カートリッジヒーター長さ3インチ以下、3.175 mm、3.97 mm、直径4.76 mmです。マイクロカートリッジヒーターの外側は、通常、304または316ステンレス鋼でできています。ほとんどのマイクロヒーターは、衝撃と振動耐性であり、誘電体強濃度です。
5。マルチゾーンカートリッジヒーター
マルチゾーンカートリッジヒーターの場合、ヒーターの各セクションには、各ゾーンに2つのリードがある独自の創傷コイルと電力ワイヤがあります。一部の構成では、ゾーンには、個々のセクションを制御できるリードの1つに単一の共通ワイヤがあります。マルチゾーンシステムの利点の1つは、ゾーンが不要になったときにゾーンをシャットダウンする能力であり、それにより必要なエネルギーを削減することです。
上記のタイプに加えて、他にも多くのタイプがありますカートリッジヒーター。興味がある場合は、お気軽にご相談ください！
