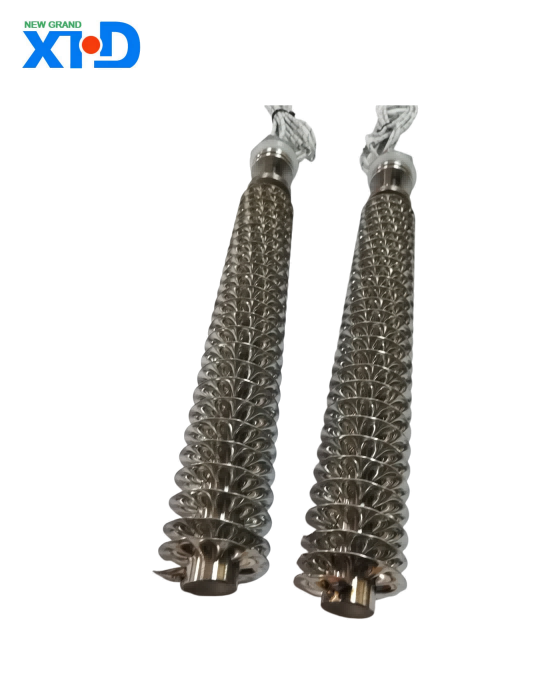

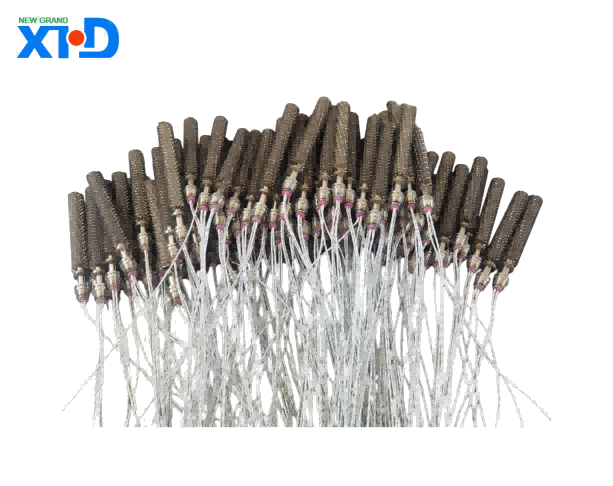

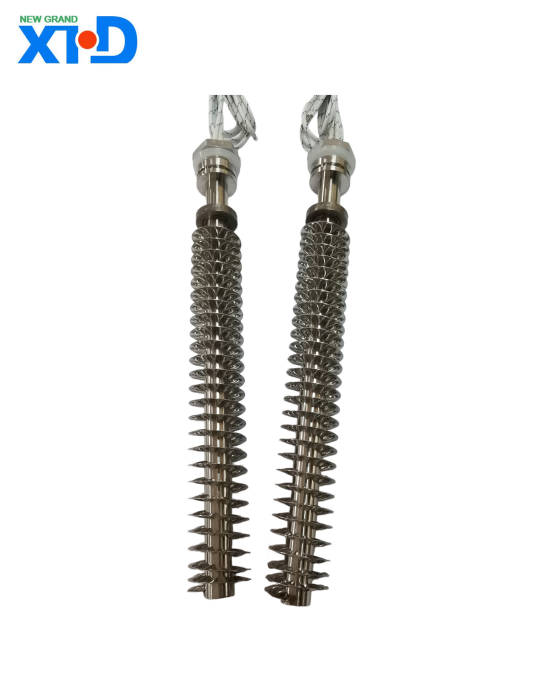

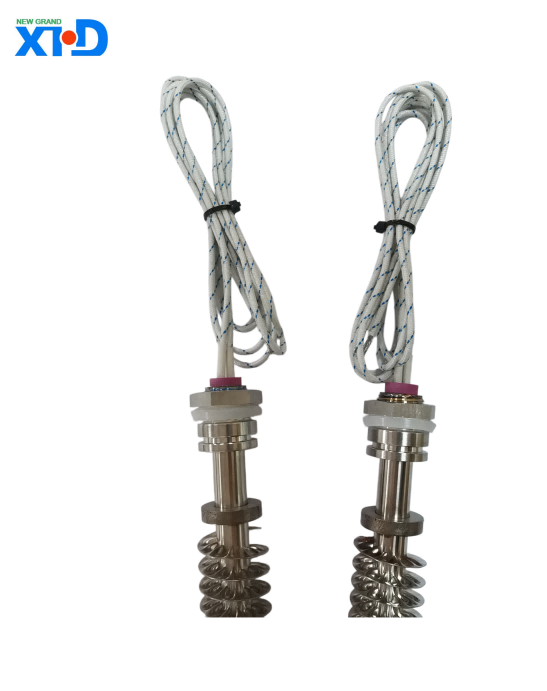

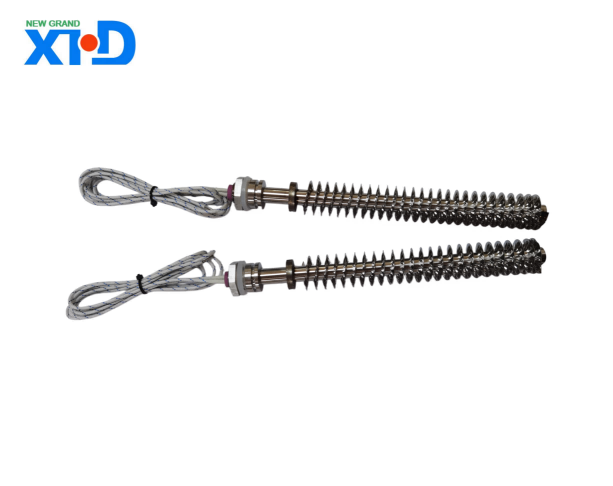

フィン付きカートリッジ ヒーターは、効率的な熱伝達を目的として特別に設計された発熱体です。カートリッジヒーターに放熱フィンを追加することで、伝熱面積と熱効率が大幅に向上しました。空気加熱、オーブン乾燥、HVAC、工業用プロセス加熱などの多くの分野で広く使用されています。この製品は、コンパクトな構造、簡単な設置、長寿命という特徴を備えています。複雑な作業条件下でも安定して熱を出力し、さまざまなシナリオの正確な温度制御のニーズに対応します。
フィン付カートリッジヒーターの製品仕様
1、製品概要
フィン付きカートリッジ ヒーターは、効率的な熱伝達を目的として特別に設計された発熱体です。カートリッジヒーターに放熱フィンを追加することで、伝熱面積と熱効率が大幅に向上しました。空気加熱、オーブン乾燥、HVAC、工業用プロセス加熱などの多くの分野で広く使用されています。この製品は、コンパクトな構造、簡単な設置、長寿命という特徴を備えています。複雑な作業条件下でも安定して熱を出力し、さまざまなシナリオの正確な温度制御のニーズに対応します。
2、コアパラメータ
（1） 主な構造パラメータ
加熱管部：シェル材質にシームレスステンレス鋼管（304/316L オプション）を採用し、管径は従来仕様の8mm、10mm、12mm、16mmの4種類をカバーしています。特殊なサイズもカスタマイズ可能です。加熱管の有効加熱長さの範囲は100mmから2000mmで、非加熱端の長さは50mmに固定されており、取り付けと固定が簡単です。内部に高密度の酸化マグネシウム粉末を充填し、断熱性能と熱伝導効率を確保。電熱線はニッケルクロム合金材料で作られており、耐酸化性が強く、高温環境でも長時間使用できます。
フィンセクション: フィンの材質は加熱管のシェルと一致しており、ステンレス鋼で作られています。アルミニウムフィンも要件に応じてカスタマイズできます。フィンタイプはスパイラル巻きでフィン高さは15mm、20mm、25mmの3種類からお選びいただけます。フィンの間隔は5mm、8mm、10mmで、熱伝達要件に応じて柔軟に調整できます。単一のヒートパイプのフィン被覆長は、加熱パイプの有効加熱長と同じであり、加熱領域を最大限に活用して熱伝達効率を向上させます。
（2） 電気的パラメータ
電圧と電力: 500W ～ 10000W の電力範囲で、単相 220V および三相 380V を含む複数の電圧仕様をサポートし、実際の加熱ニーズに応じてカスタマイズできます。定格電圧では、製品の熱効率は90%以上に達し、電気エネルギーを熱エネルギーに迅速に変換して媒体に伝達できます。
絶縁性能：本製品の保冷抵抗は500MΩ以上（DC500V）、保温抵抗は1MΩ以上（使用温度にて）です。絶縁耐圧はAC1500V/1分間に故障やフラッシュオーバーなく耐えることができ、使用中の電気的安全性を確保します。
接地抵抗：接地端子と加熱管ケーシング間の抵抗は0.1Ω以下で、漏電の危険を効果的に防止し、作業者の安全を確保します。
（3） 性能パラメータ
使用温度：製品表面の最高使用温度は600℃に達し、環境適応温度範囲は-40℃～450℃です。高温、低温などの過酷な環境でも安定して動作します。
温度制御精度：外部温度制御装置と組み合わせて使用すると、温度制御精度は±1℃に達し、高精度の加熱シナリオのニーズを満たします。
耐用年数: 通常の使用およびメンテナンス条件下では、製品は 10000 時間以上の耐用年数を持つように設計されており、優れた耐久性と信頼性を備えています。
3、適用環境
媒体環境: 乾燥空気や不活性ガスなどのクリーンな媒体の加熱に適しています。腐食性、可燃性、爆発性の媒体を含む環境で使用する場合は、特別な防食および防爆処理を施した製品モデルをカスタマイズする必要があります。
設置環境: オーブン、エアダクト、加熱室などのスペースに設置できます。設置方法には、フランジ固定、ねじ接続、ブラケットサポートなどが含まれます。フィンがゴミによってブロックされ、熱伝達効率に影響を与えるのを避けるために、設置位置の良好な通気を確保する必要があります。
環境条件: 標高 2000m 以下、相対湿度 90% 以下 (結露なきこと) の環境に適しています。強酸、アルカリ、粉塵の多い環境などの過酷な環境での直接使用は避けてください。必要に応じて、保護措置を講じてください。
4、 設置および使用上の注意事項
取付前検査：取付前に製品の外観の変形、フィンの損傷、配線端子の緩みがないかを確認する必要があります。製品パラメータが使用シナリオの電圧および電力要件と一致しているかどうかを確認してください。
設置要件：設置中、加熱チューブとフィンの周囲に十分な放熱スペースを確保し、可燃性および爆発性物質との直接接触を避ける必要があります。媒体の漏れを防ぐために、フランジまたはねじ接続は十分に密閉する必要があります。電気的安全性を確保するには、接地端子を確実に接地する必要があります。
使用方法: 空焚きや製品の損傷を避けるために、始動前に媒体循環または換気システムが正常に動作していることを確認する必要があります。突然の高出力の衝撃を避けるために、加熱プロセスは徐々に行う必要があります。使用中は温度や電気的パラメータを定期的に監視し、異常が見つかった場合は直ちに停止して検査してください。
メンテナンス：フィン表面のホコリやゴミを定期的に掃除して、フィンを清潔に保ち、熱交換効率を確保してください。長期間使用しない場合は、湿気や錆を避けるため、乾燥した換気の良い環境に製品を置く必要があります。
5、品質基準と認証
この製品は国家規格GB/T 23150-2008「管状電熱要素」に従って厳密に製造されており、ISO9001品質マネジメントシステム認証に合格しています。一部の特殊モデルでは、製品の品質が関連する国内外の規格の要件を満たしていることを保証するために、CE や UL などの国際認証を取得できます。
6、カスタマイズされたサービス
特別な使用シナリオと要件に対しては、特別なサイズの加熱管とフィン、異なる材質のシェルとフィン、特別な電圧と電力の組み合わせ、防食および防爆処理などを含むカスタマイズされたサービスを提供できます。カスタマイズされた製品には、技術パラメータと要件の事前の伝達、生産前の確認が必要です。
