タイプE熱電対は、ニッケルクロム合金(クロメル、陽性電極)と銅ニッケル合金(コンスタンティン、負の電極)で構成されるシーベック効果に基づく高精度温度センサーです。幅広い温度測定範囲、高感度、優れた安定性で知られており、業界、科学的研究、および極端な環境での温度モニタリングで広く使用されています。

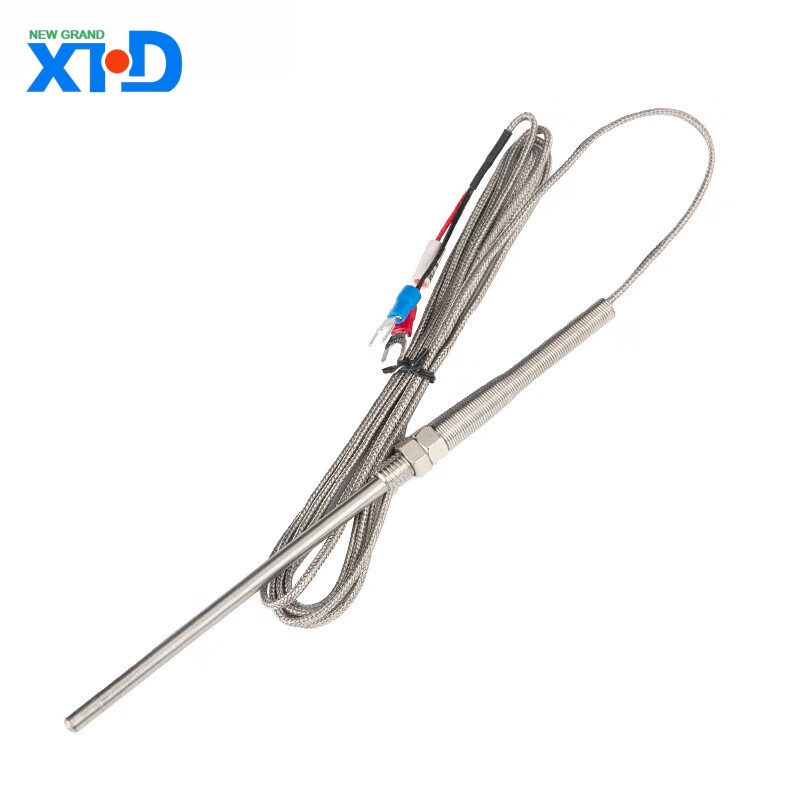

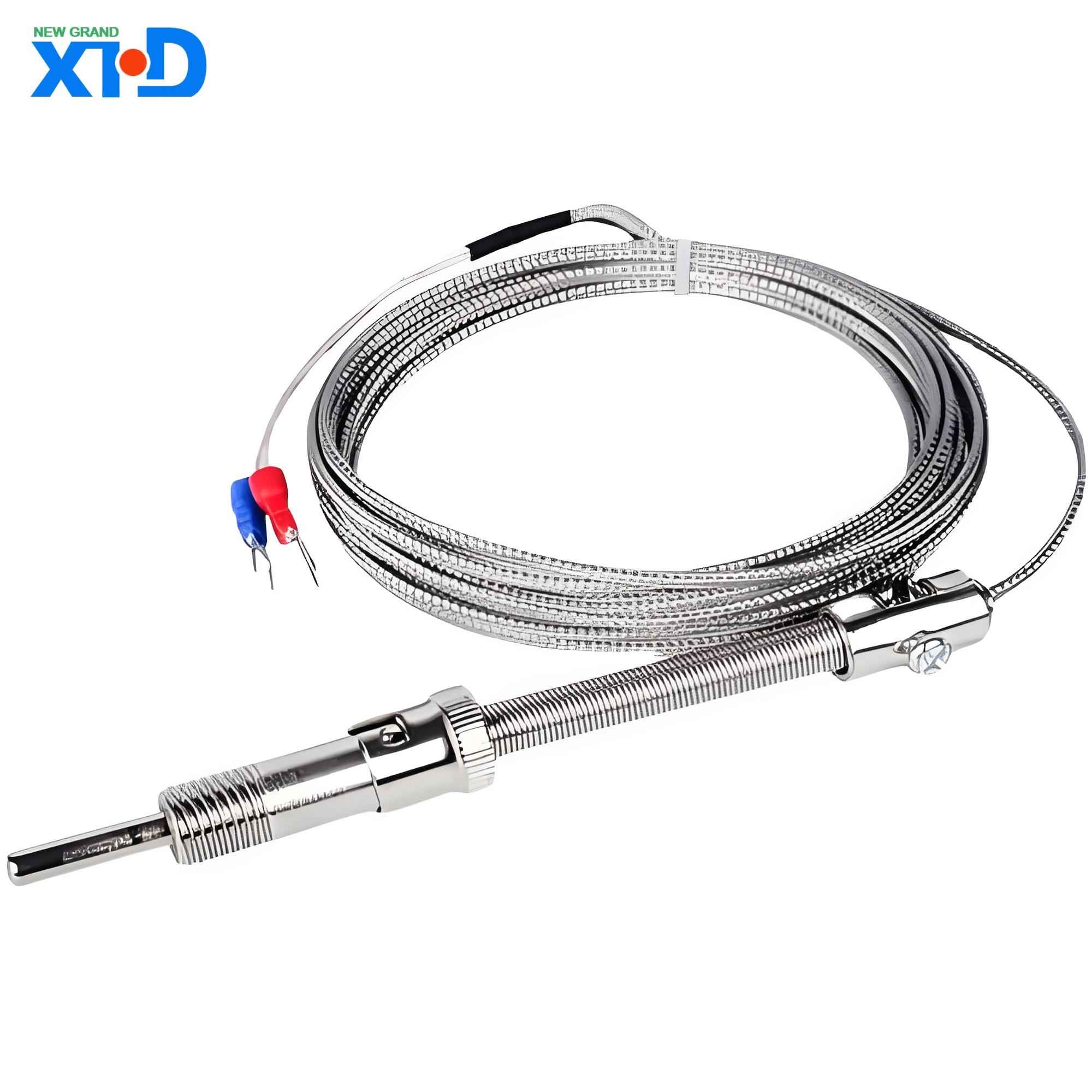

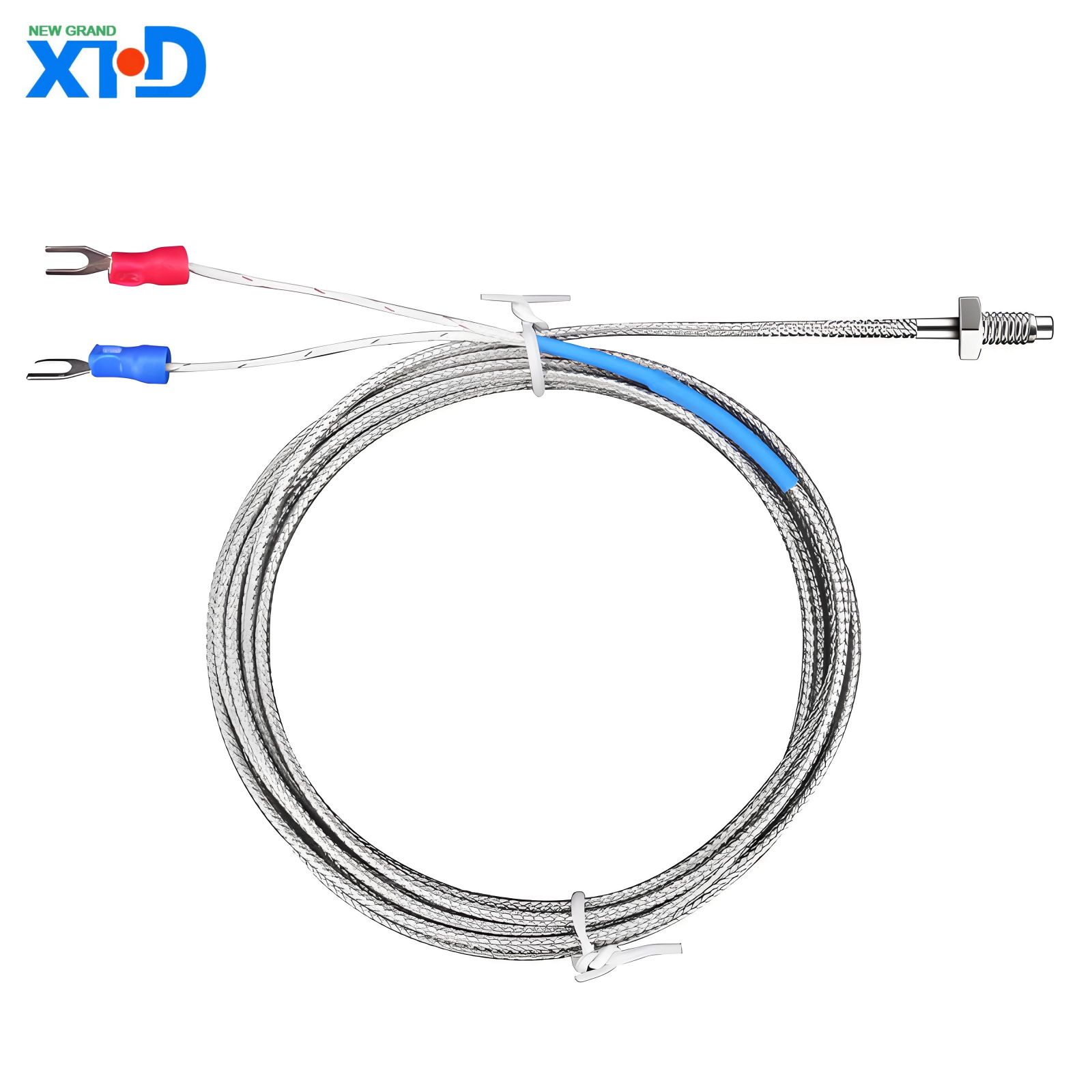

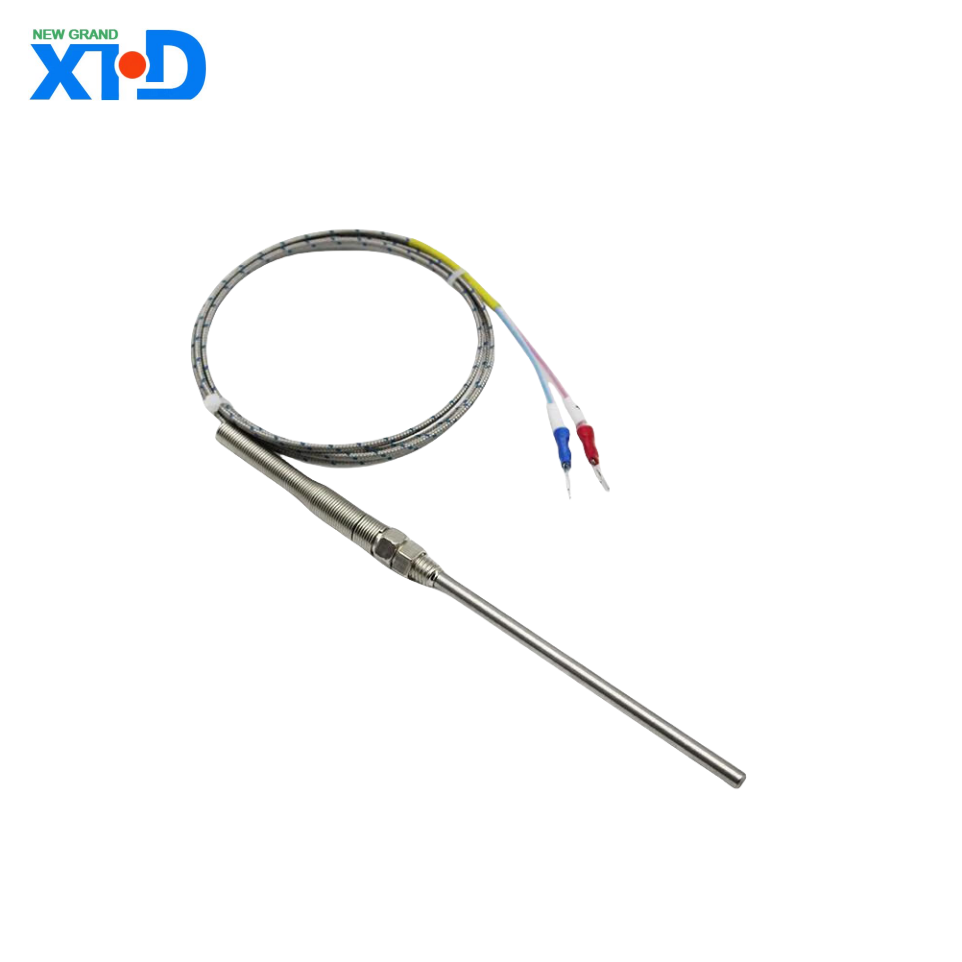

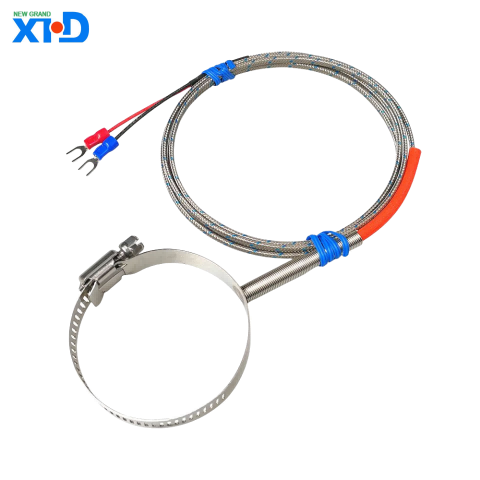

E-Type Thermocouple製品の紹介
1、概要
タイプE熱電対は、ニッケルクロム合金(クロメル、陽性電極)と銅ニッケル合金(コンスタンティン、負の電極)で構成されるシーベック効果に基づく高精度温度センサーです。幅広い温度測定範囲、高感度、優れた安定性で知られており、業界、科学的研究、および極端な環境での温度モニタリングで広く使用されています。
2、コアパラメーター
パラメーター仕様
温度測定範囲-200°C〜+900°C(最大1000°Cまでの短期ピーク)
68 µV/°Cの感度(範囲全体で最高で、K/Jタイプより35%以上高い)
標準精度±1.7°Cまたは±0.5%(0°C〜900°C);低温範囲±1.7°C(-200°C〜0°C)
International Standard IEC 60584-1 ASTM E230、GB/T 16839
ワイヤ直径0.2mm〜3.0mm(オプションのアーマー/ベアワイヤ)
応答時間公開タイプ:0.05〜1秒(ガス中);保護チューブ付き:1〜30秒(材料と直径に依存)
3、材料と構造
陽性電極(EP):ニッケルクロム合金(クロメル、90%Ni+10%Cr)
負の電極(EN):銅ニッケル合金(constantan、55%+45%ni)
断熱層:酸化マグネシウム(MGO)またはセラミック(1800°Cを超える温度抵抗)
シース材料:304ステンレス鋼(ユニバーサル)、インコルエル600(高温)、タンタル(強い腐食性環境)
4.ユニークな利点
高感度
68 µ v/°Cの出力信号は、K型(41 µ v/°C)およびJ型(55 µ v/°C)の出力信号をはるかに超えており、特に少量の温度差(実験室精密機器など)を検出するのに適しています。
.
.
広い温度適応性
.
優れた低温性能: - 200°Cで、エラーは±1.7°Cのみであり、T型熱電対(Copper Constantan)よりも優れています。
高温酸化抵抗:その安定性は、酸化雰囲気におけるJ型(鉄コンスタンタン)の安定性よりも優れています。
.
耐食性
マイナス電極材料コンスタンティンは、弱酸およびアルカリ性環境に対して強い耐性を持ち、化学反応容器と食品加工装置に適しています。
.
.
高い費用対効果
コストは、貴金属熱電対(S型プラチナロジウムなど)のコストよりも低く、外部増幅回路を必要とせずにPLCまたはDAQシステムに直接接続できます。
.
5、アプリケーションシナリオ
産業部門
冶金:連続鋳造マシンクリスタルライザーの温度監視(800〜900°C)
エネルギー:ガスタービン排気温度の検出(インコールシースが必要です)
研究分野
超伝導材料の低温実験(液体窒素冷却システム付き)
宇宙船熱真空試験(-150°C〜+250°Cサイクル)
人々の生計の分野で
食品滅菌装置(高圧蒸気環境、温度誤差<±1°C)
医療極低温貯蔵(-80°C超低温度冷蔵庫)
6、選択ガイド
モデルの例適用可能なシナリオ推奨構成
E-3M-1000-SS304ユニバーサル産業用炉(0〜800°C)3mmアーマー、ステンレス鋼シース、二重穴セラミック断熱材
E-1.5M-20000インコール航空機エンジンテスト(高温腐食環境)1.5mmマイクロプローブ、インコルエル600シース
e-fep-260 FEP断熱とタンタル保護チューブを備えた強酸環境(電気めっきタンクなど)
7、インストールとメンテナンス
インストールポイント
機械的応力を避ける:熱電対ワイヤの破損を防ぐために、ワイヤの直径の5倍以上の半径の曲げ。
コールドエンド補償:フリーズポイントセンサーまたは電子補償モジュール(MAX31855など)と組み合わせる必要があります。
メンテナンスの提案
定期的なキャリブレーション:乾燥したウェル炉を使用して、6か月ごとに精度を確認します(ASTM E2847を参照)。
汚染処理:負の電極が酸化して黒くなる場合は、10%の塩酸でそれをきれいにし、アルコールで拭きます。
8はよくある質問と回答
Q1:出力信号は大きく変動しますか?
理由:コールドエンドは補償または電磁干渉(周波数コンバーターの近くなど)ではありません。
解決策:シールドレイヤーを取り付け、分離温度送信機を使用します。
Q2:高温範囲で寿命が短いですか?
理由:シース材料は酸化に耐性がない(900°Cを超える304ステンレス鋼の誤用など)。
解決策:Incenel 601シースまたはセラミックコーティングプローブを交換します。
9、概要
Eタイプの熱電対は、高感度、広範囲、および強力な環境適応性のため、中温および低温の測定に理想的な選択肢です。小型化されたプローブや特別なシース材料など、さまざまな労働条件向けのカスタマイズされたデザインは、パフォーマンスとコストをさらに最適化できます。核放射や超高電圧などの極端な環境シナリオの場合、専用の信号条件付けモジュールを使用することをお勧めします。
