PT100サーミスタは、プラチナ（PT）抵抗の温度依存特性に基づいた高精度温度センサーであり、抵抗値は0の100Ωにちなんで命名されました（PTはプラチナを表します）。産業温度測定の分野のコアコンポーネントとして、PT100は、その安定性、良好な直線性、強力な干渉能力により、-200°から+850°の範囲の温度測定シナリオで広く使用されています。これは、プロセス産業、研究所、精密機器の標準温度検知要素です。
PT100サーミスタ製品の紹介
1、製品の概要
PT100サーミスタは、プラチナ（PT）抵抗の温度依存特性に基づいた高精度温度センサーであり、抵抗値は0の100Ωにちなんで命名されました（PTはプラチナを表します）。産業温度測定の分野のコアコンポーネントとして、PT100は、その安定性、良好な直線性、強力な干渉能力により、-200°から+850°の範囲の温度測定シナリオで広く使用されています。これは、プロセス産業、研究所、精密機器の標準温度検知要素です。
2、作業原則
PT100は抵抗温度検出器（RTD）のカテゴリに属し、その作業原理は熱電対のそれとは異なります（熱電効果に基づく）：
抵抗温度の関係：プラチナ抵抗器の抵抗は、国際標準IEC 60751で指定された分割テーブルに続いて、温度とともにほぼ直線的に増加します。
数学式：
・0℃〜850℃：r（t）= r0（1+at+bt2）r（t）= r0（1+at+bt2）
・-200℃〜0 ℃：r（t）= r0 [1+at+bt2+c（t −100℃）t3] r（t）= r0 [1+at+bt2+c（t-100℃）t3]
その中で、R0 =100ΩR0=100Ω、A/B/Cはプラチナ材料の特徴的な定数です。
3、コアパラメーターとパフォーマンス
パラメーターテクニカルインジケーター
温度測定範囲-200℃〜+850℃（従来のモデル）
精度クラスA（±0.15℃ @ 0℃）/class B（±0.3℃ @ 0℃）
熱応答時間<10秒（プローブ構造と中程度の流量に応じて）
ワイヤシステムタイプ：2線系（経済的）、3線系（一般的に使用）、4線系（高精度）
保護レベルIP65/IP67（装甲タイプはIP68に到達できます）
長期的な安定性<0.1℃/年（典型的な値）
4、製品構造
PT100熱抵抗器は、次のコンポーネントで構成されています。
温度センシング要素：セラミックまたはガラス基板にカプセル化された高純度のプラチナワイヤ巻線または薄膜プロセスで作られています。
保護スリーブ：材料オプションには、ステンレス鋼（304/316）、ハステロイなどが含まれます。これらは腐食耐性で高圧に耐性があります。
リードタイプ：高温耐性ワイヤ（銀メッキ銅線、ニッケルワイヤーなど）またはミネラル絶縁ケーブル（MIケーブル）。
ジャンクションボックス：爆発、防水、または通常のタイプ、さまざまな設置環境に適しています。
一般的な構造形式：
装甲タイプ：柔軟な金属シース、優れた地震パフォーマンス、小さなスペースに適したカプセル化されています。
プレハブ：スプリットデザイン、温度センシングコンポーネントを簡単に交換できます。
5、アプリケーションフィールド
産業プロセス制御：化学反応容器、石油パイプライン、および冶金炉の温度監視。
実験室の精密測定：一定温度チャンバー、環境試験室、科学研究機器。
エネルギーと電力：ボイラー温度監視、変圧器巻き温度測定。
食品と医学：滅菌装置、コールドチェーン輸送、バイオリアクター。
6、製品の利点
高精度と再現性：±0.1℃レベルでの精度測定に適した熱電対よりも優れています。
幅の広い温度範囲：-200 ℃〜+850をカバーし、ほとんどの産業的ニーズを満たしています。
強力な干渉能力：抵抗信号出力は、電磁干渉の影響を受けません。
標準化された設計：IEC 60751やGB/T 30121などの国際/国家基準に準拠しています。
7、選択ガイド
PT100を選択するときは、次のパラメーターを指定する必要があります。
温度測定範囲と精度：実際のニーズに応じてクラスA/Bを選択します。

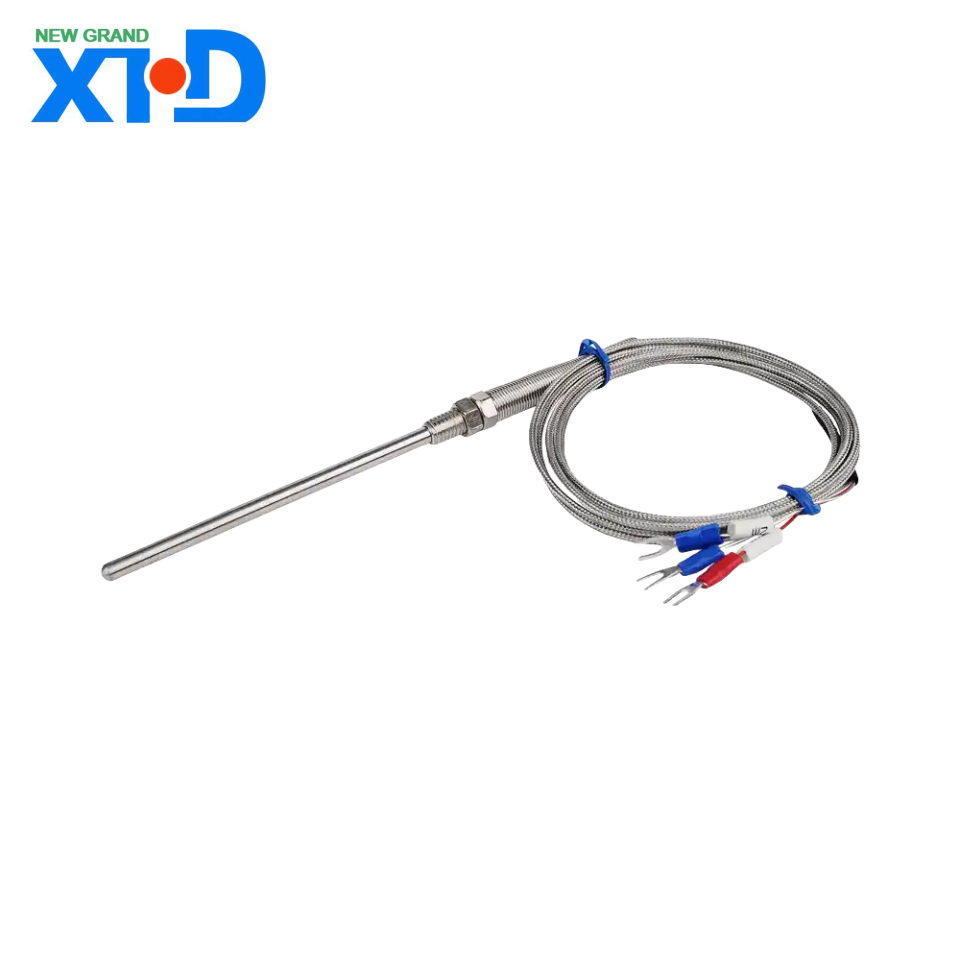

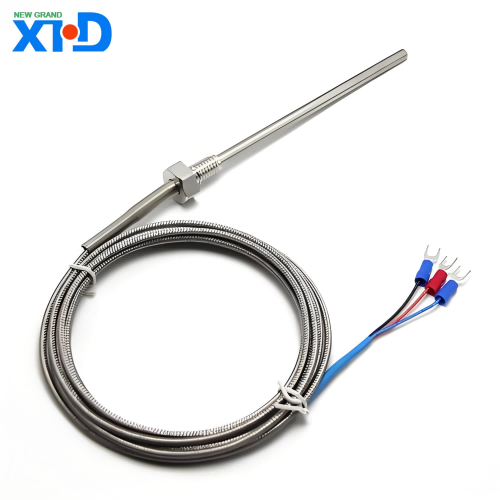

取り付け方法：ねじ付き固定（M8×1、G1/2など）、フランジの取り付けまたは直接挿入。
環境要件：Hastelloy Casingは、腐食性媒体のために選択する必要があります。熱散逸スリーブは、高圧環境に設置する必要があります。
出力信号マッチング：3線系はリード抵抗エラーを排除できますが、4線系は実験室レベルの測定に適しています。
8、インストールとメンテナンス
インストールポイント：
温度センシング領域が測定された培地と完全に接触していることを確認し、挿入深度が保護チューブの直径の15倍以上であることを確認してください。
機械的ストレスや振動によって引き起こされるワイヤーの破損は避けてください。
メンテナンスの提案：
通常のキャリブレーション（12か月の推奨サイクル）。
プローブの表面スケーリングをきれいにし、配線端子の酸化状態を確認します。
9、注意事項
PT100は、特殊な送信機または機器と組み合わせて使用する必要があり、通常の電圧入力デバイスに直接接続することはできません。
強い磁場や突然の温度変化を伴う環境での使用は避けてください。
温度が850°を超える場合、S型熱電対を使用することをお勧めします。
上記の特性を通じて、PT100サーミスタは、産業自動化の分野で不可欠な温度センシングソリューションになりました。その他の技術仕様またはカスタマイズされたサービスについては、エンジニアリングチームにお問い合わせください。
