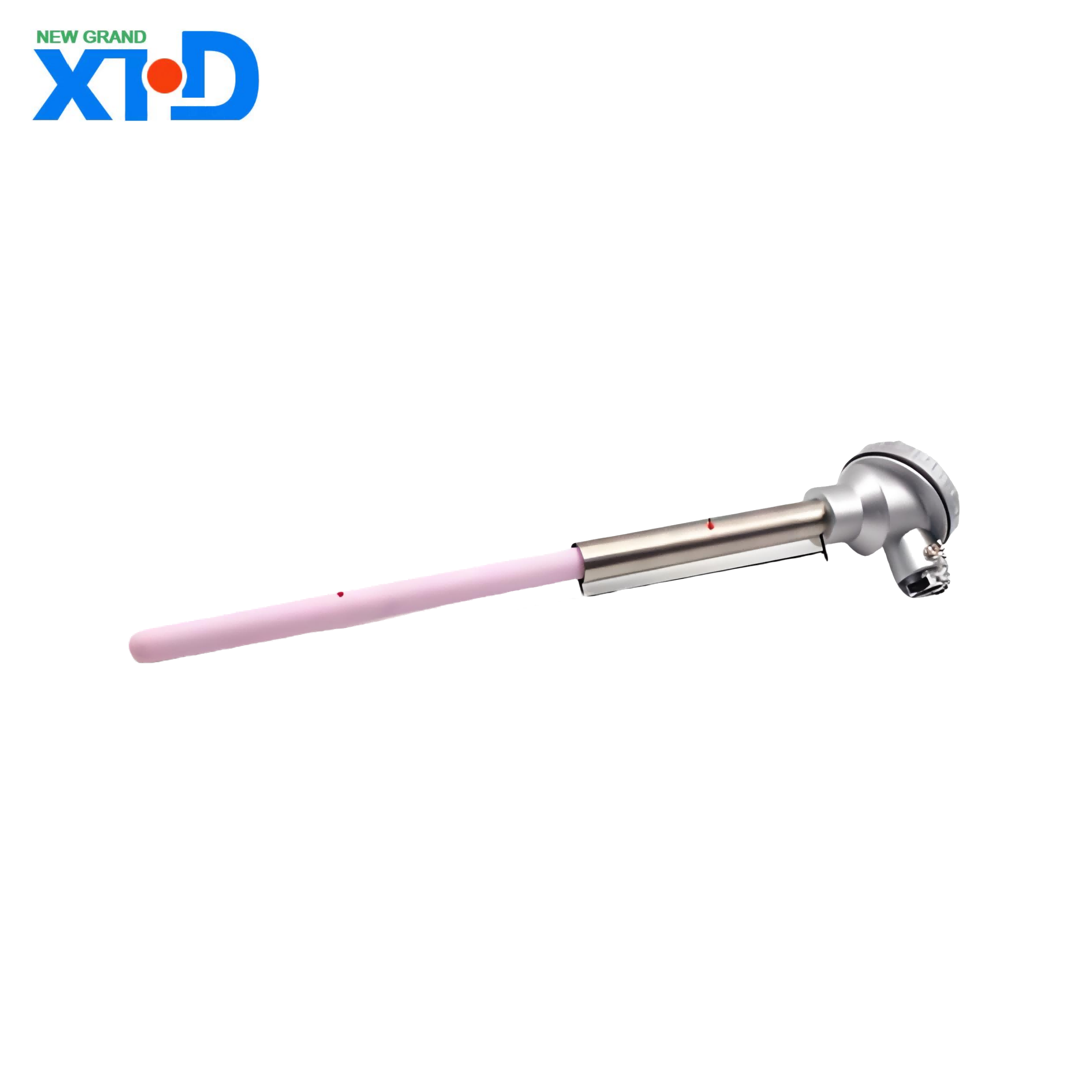

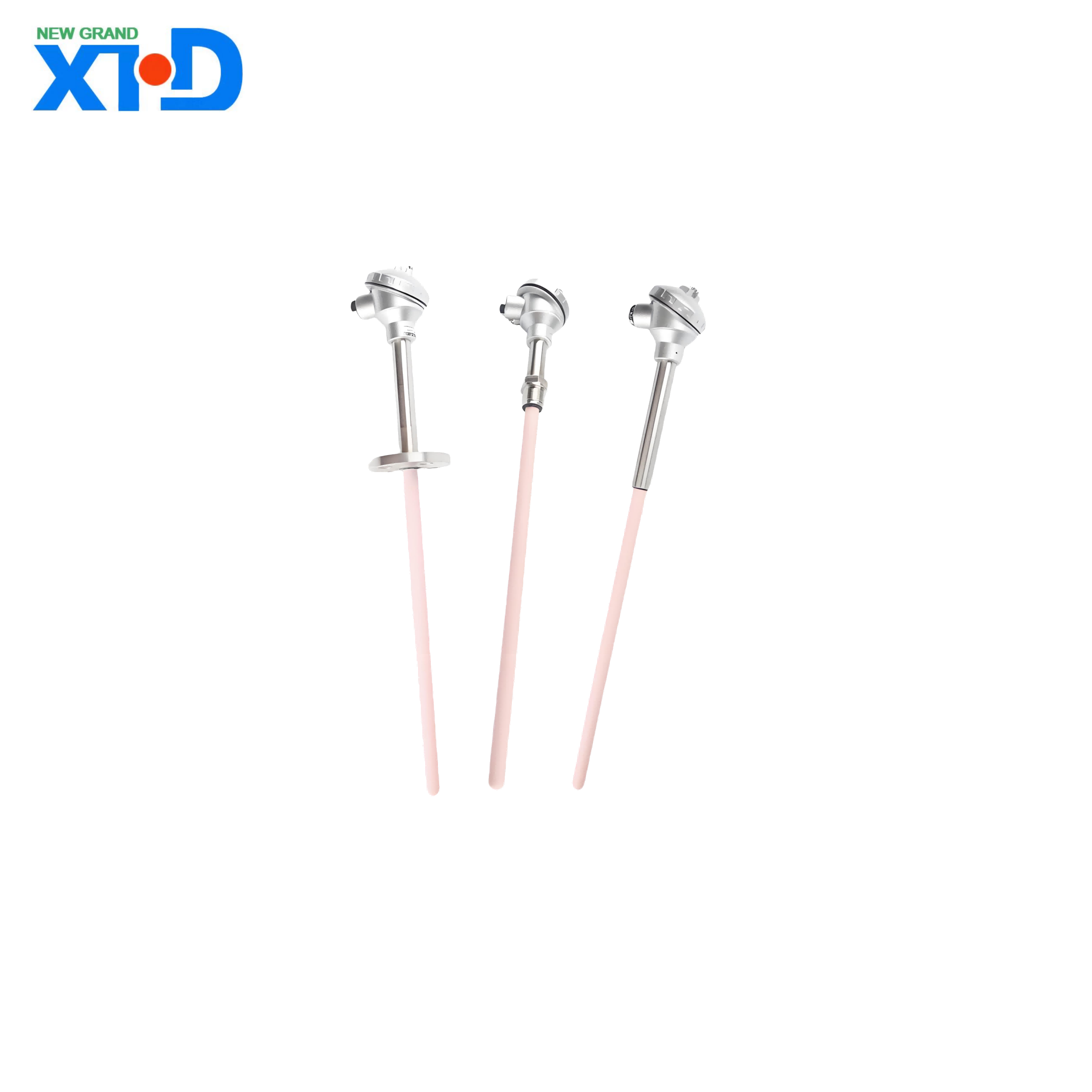

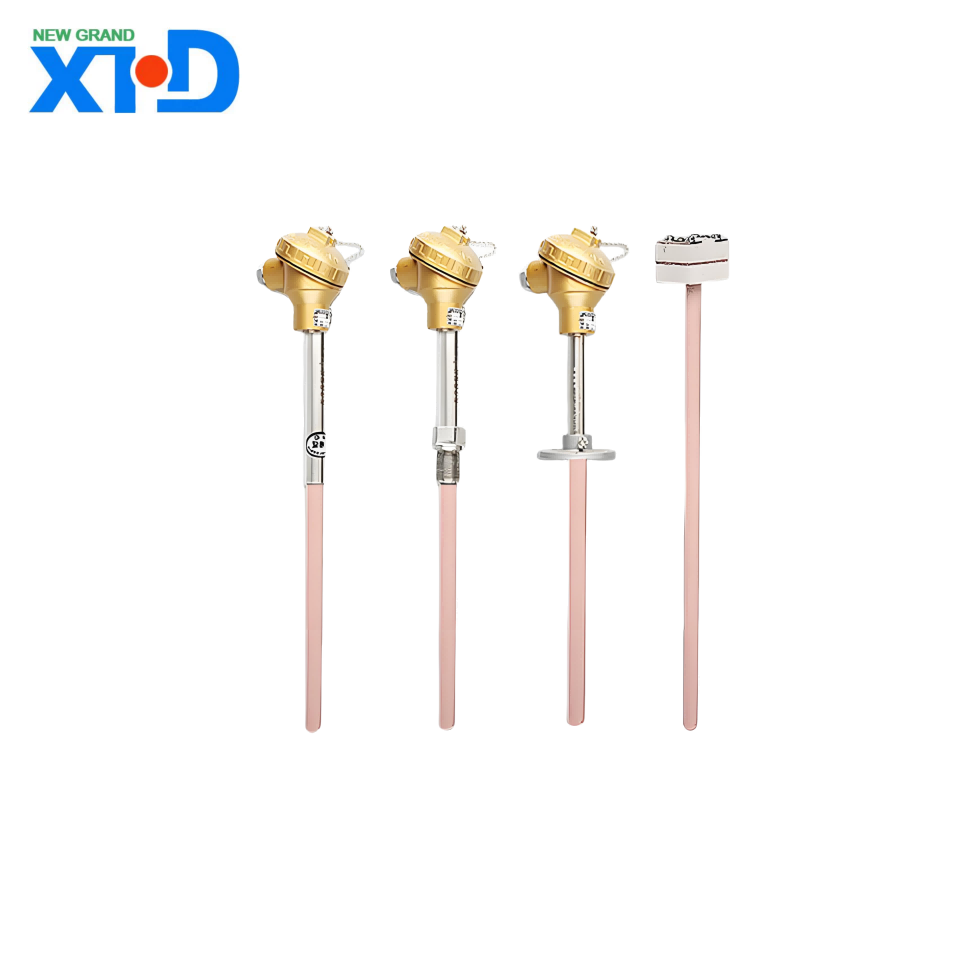

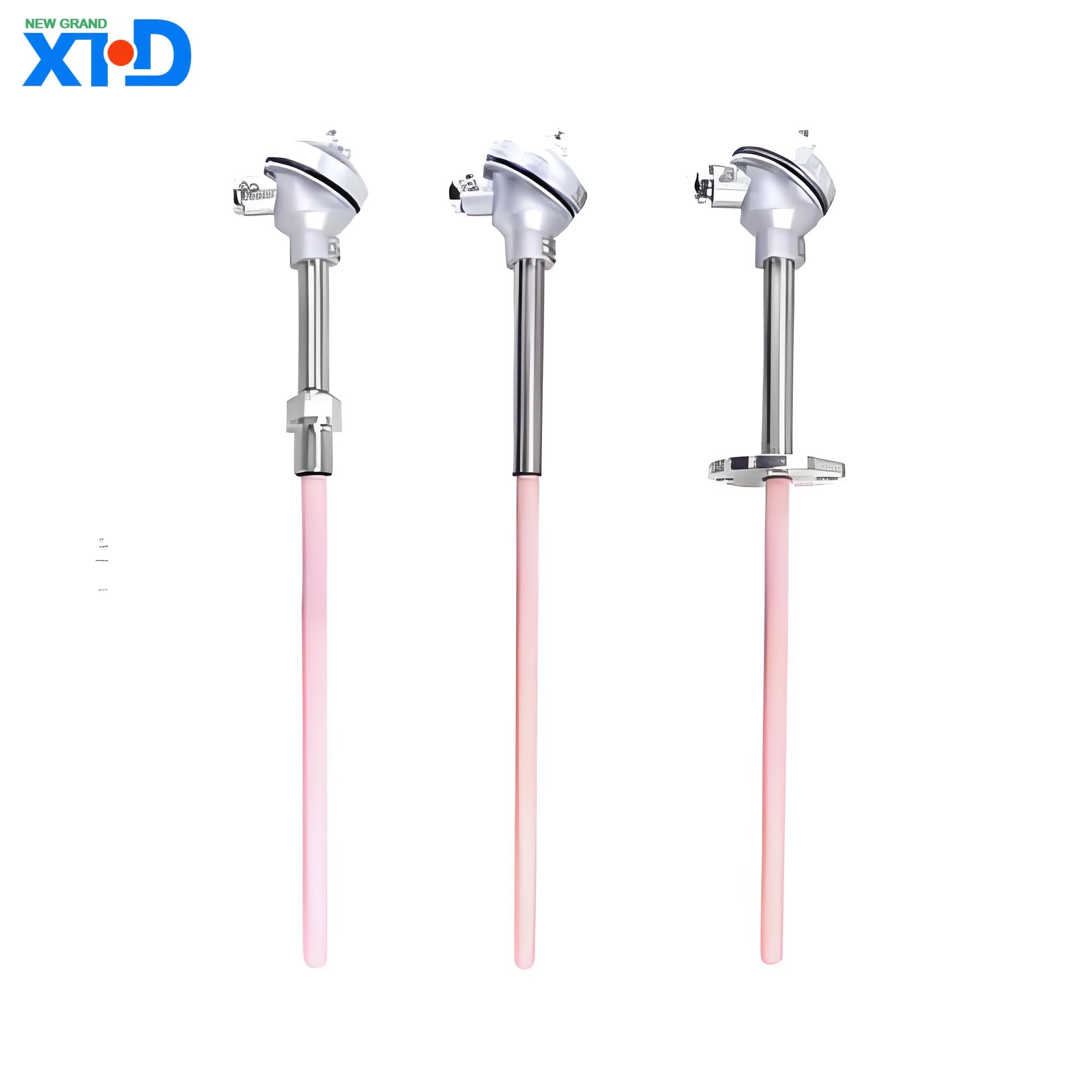

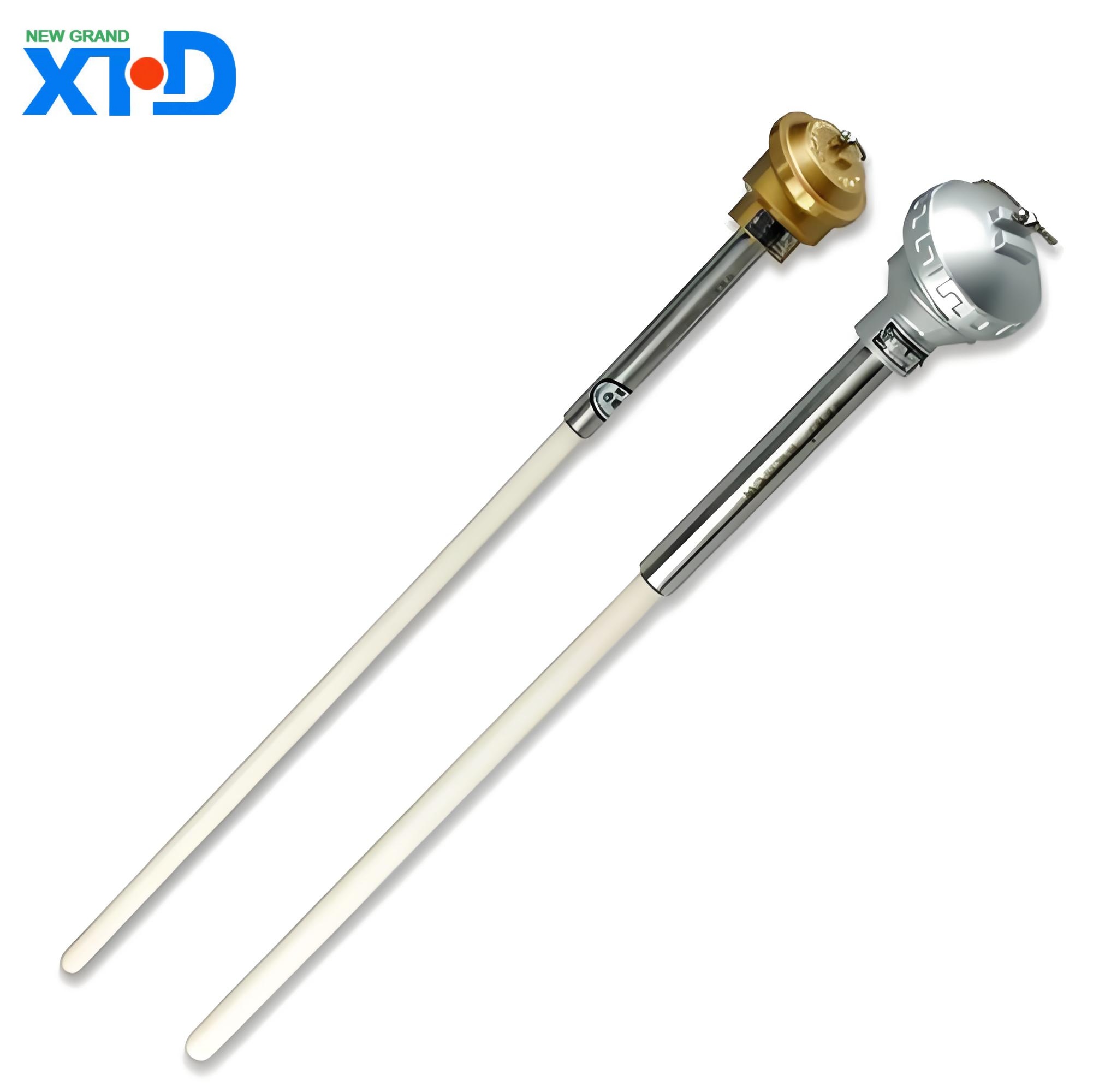

Sタイプの熱電対の製品紹介（プラチナロジウム10プラチナ熱電対）
1、製品の概要
Sタイプの熱電対（スケールS）は、陽性電極（SP）としてのプラチナロジウム合金（プラチナ90％、Rhodium 10％）、および負電極（SN）としての純粋な白金から構成される国際的に認識されている貴金属熱電対です。高温耐性、高精度、長期の安定性が優れているため、産業高温測定、科学的研究実験、および精密機器フィールドに広く使用されており、特に酸化および不活性大気環境に適しています。
2、作業原則
Sタイプの熱電対は、SeeBeck効果に基づいて動作します。つまり、両端に2つの異なる金属導体に温度差がある場合、熱電ポテンシャルが生成されます。温度値は、熱電位（MV）を測定することで計算できます。その温度電気力の関係は、IEC 60584-1の国際標準に準拠しており、直線性が良好であり、高温範囲（1000°Cを超える）で特にうまく機能します。
3、技術パラメーター
プロジェクトパラメーターの説明
部門番号s
長期使用の温度測定範囲：0〜1450°C;短期制限：1600°C（1700°Cまでカスタマイズ可能）
精度レベルI：±1°Cまたは±0.25％T（Tは測定温度です）
レベルII：±1.5°Cまたは±0.25％t
標準的なワイヤ直径仕様：0.5mm、0.8mm、1.0mm（オプションの鎧またはセラミックシース）
保護チューブ材料：高温セラミック（al₂o ∝）、石英チューブ、モリブデンチタン合金（使用環境に応じてカスタマイズ）
応答時間ベアワイヤステータス：<1秒（1600°Cで）;保護チューブ付き：3〜10秒（直径と材料に依存）
4、製品機能
.
優れた高温性能
冶金やガラス溶融炉などの極端な環境に適した優れた酸化抵抗を備えた1600°Cで長い間安定して作業できます。
.
高精度と安定性
繰り返し誤差≤0.1％、年間ドリフト<0.05％、研究所と産業の高精度温度測定要件を満たしています。
強力な汚染能力
プラチナロジウム合金材料は、化学腐食に耐性があり、硫黄含有、水素、その他の大気中で安定しており、長いサービス寿命があります。
.
.
国際標準化
IEC 60584-1やASTM E230などの標準に準拠しており、主流の温度制御機器と互換性があります。
5、典型的なアプリケーション領域
産業用高温シナリオ：鋼製錬、セラミック焼結、半導体ウェーハ加工
研究実験：高温材料研究、航空宇宙エンジンテスト
エネルギー産業：ガスタービン排気監視、原子炉温度制御
実験装置：高温炉、サーマルアナライザー（TGA/DSC）
6、選択ガイド
温度および保護チューブの選択
.
≤1300°C：セラミック（al₂o ∝）保護チューブは、高い費用対効果を得るために推奨されます。
1300-1600°C：高純度密度の高いセラミックまたはモリブデンチタン合金保護チューブが必要です。
短期1700°C：保護チューブのないオプションの裸ワイヤ構造（不活性大気保護が必要です）。
.
ワイヤの直径と応答速度
ワイヤの直径が薄いほど、応答が速くなりますが、機械的強度は低下します。動的温度測定には0.5mm、固定設置には1.0mmのワイヤ直径を推奨します。
拡張ケーブルの選択
補償ワイヤは、SC（銅銅ニッケル合金）タイプとして選択する必要があります。これは、シグナル伝達の精度を確保するために、-20〜100°Cの作業温度です。
7、使用するための注意事項
.
インストール仕様
プラチナ電極の腹立を引き起こす可能性があるため、COやH₂などの大気を減らす際の長期的な使用を避けてください。
保護チューブは、破損を引き起こす機械的振動を避けるために、垂直または水平に設置する必要があります。
.
汚染防止
.
金属蒸気（亜鉛や鉛など）と接触することは厳密に禁止されています。そうしないと、電極を汚染し、熱電電位ドリフトを引き起こします。
電極の表面酸化物を10％希釈塩酸（非セラミック保護チューブにのみ該当する）で定期的にきれいにします。
.
キャリブレーションとメンテナンス
6か月ごとに高温固定点キャリブレーションを実行します（アンチモンポイント630.63°C、銅ポイント1084.62°Cなど）。
8、市場の利点
B型およびRタイプの熱電対と比較して、Sタイプは1300〜1600°Cの温度範囲でより高い費用対効果を持っています。 KタイプやN型などの低コストの金属熱電対と比較して、寿命は3〜5回拡張されているため、信頼性と精度が高いシナリオに特に適しています。
9、サービスサポート
カスタマイズされたソリューションを提供します（マルチポイント温度測定アレイ、真空固有のパッケージなど）
