極薄パッチタイプのK型熱電対

I. 製品概要 極薄パッチタイプの K 型熱電対は、正確な表面温度測定に特化して設計された高性能温度測定器です。これは、熱電効果の原理に基づいて動作し、正極としてニッケルクロム合金、負極としてニッケルシリコン合金を利用し、専門的なプロセスを通じて溶接されて温度測定端を形成します。極薄のパッチ構造を採用しており、測定対象物の表面に密着します。産業機器の監視、冷凍・冷蔵システム、プロセス制御、ウェーブはんだ付け、リフローはんだ付けなど、さまざまなシナリオでの表面温度検出に適しています。特に狭いギャップや薄板層などの特殊な測定環境で威力を発揮します。

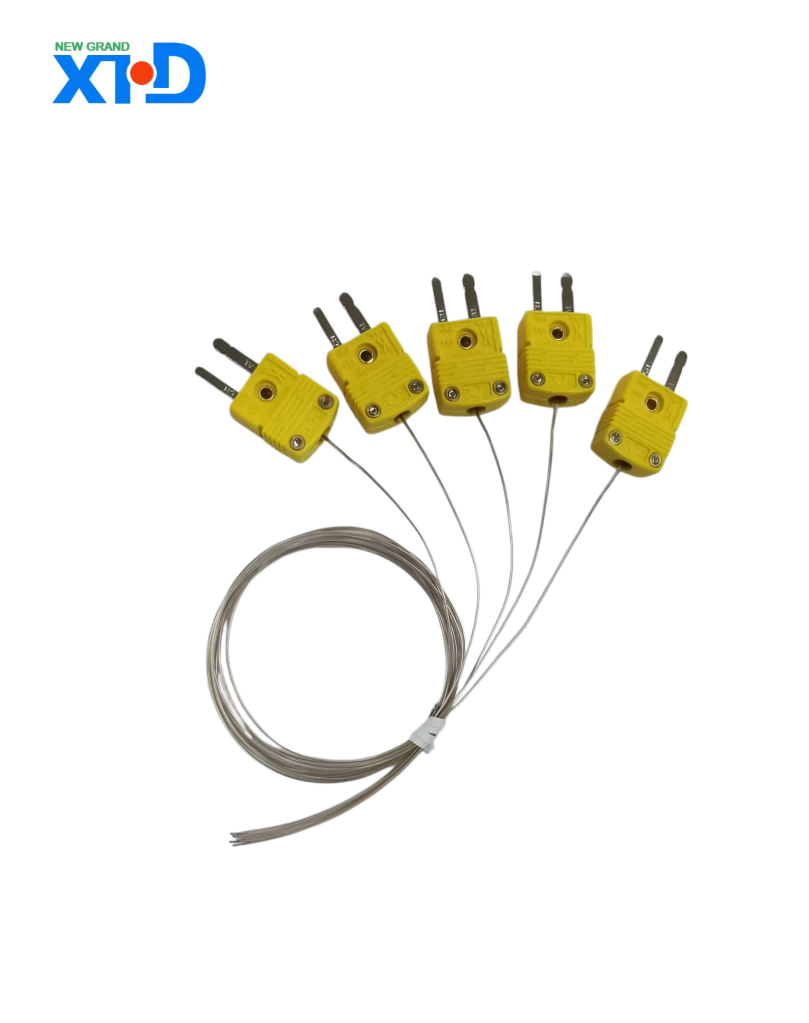

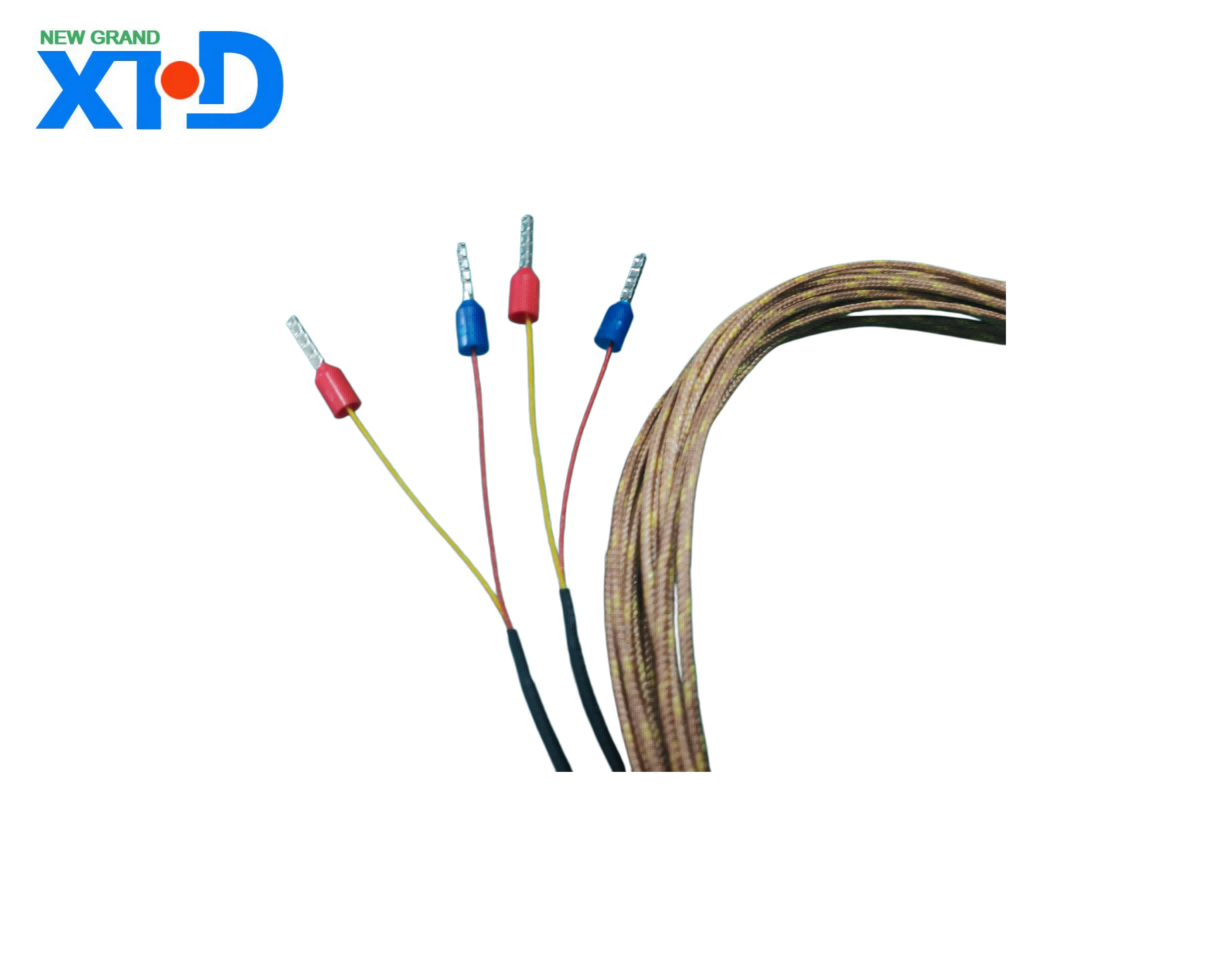

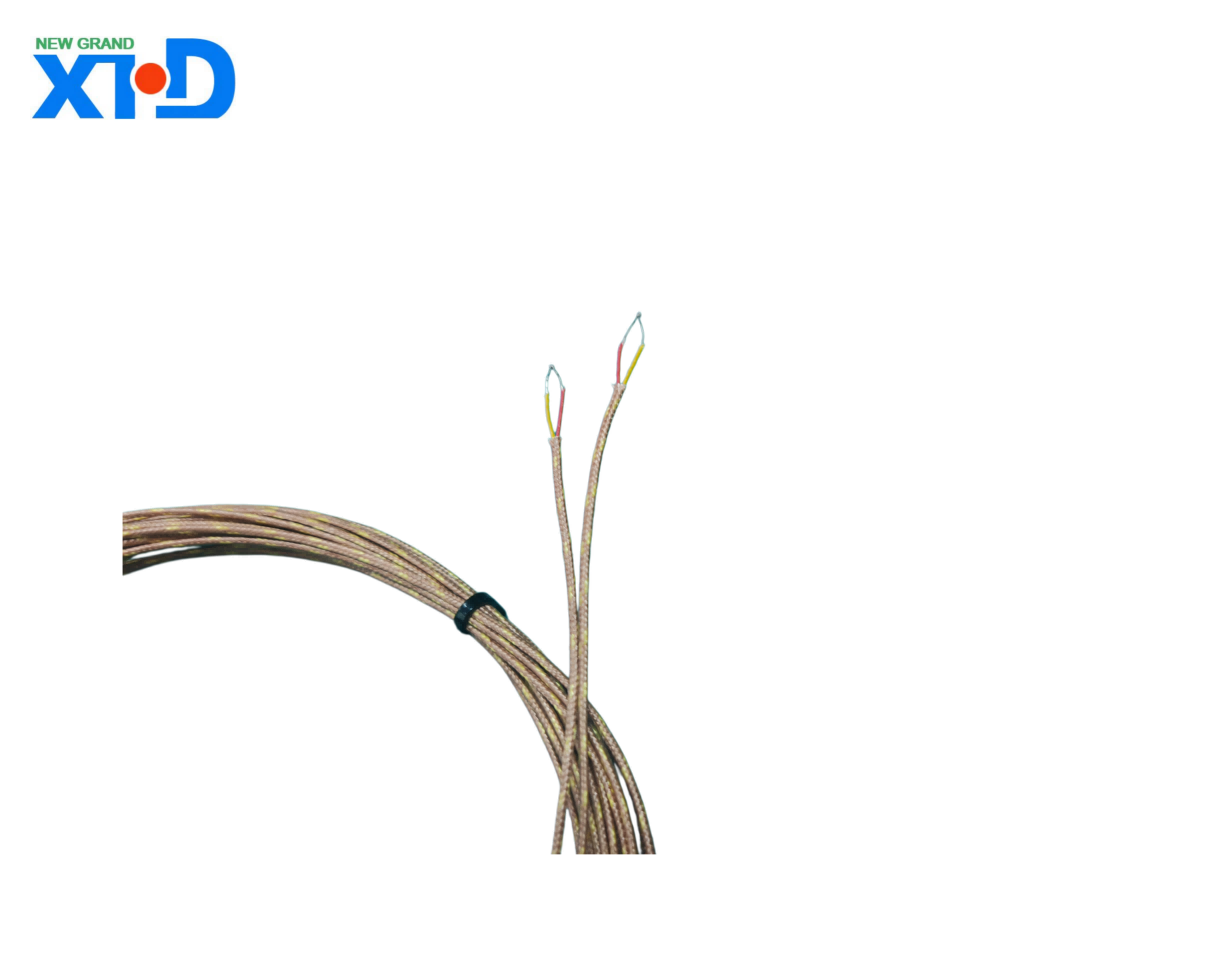

II.コア技術パラメータ 温度測定範囲 標準モデル：-40℃～200℃、電子部品や一般産業機器の表面など、常温および中低温環境での表面温度測定に適しています。高温モデル：-40℃～480℃、ウェーブはんだ付けやリフローはんだ付けなどの高温プロセスの温度測定ニーズに対応します。一部の輸入モデル: 最高耐熱温度 215℃ (アメリカン オメガ 88303K モデルなど)、および最高温度測定 400℃ の特殊磁気モデル (アメリカン オメガ 88402K モデルなど)。精度インジケータ 業界標準精度: レベル I の精度は ±0.4%t、レベル II の精度は ±0.75%t (t は測定された温度値を表します)。ハイエンドのカスタマイズされた精度: 一部の国内ブランド製品は、再現性誤差 ≤0.2%、年間安定度ドリフト ≤0.5℃で最大 ±0.5℃ の温度測定精度を達成しており、IEC 60584-1:2023 Amendment 1 国際規格の要件をはるかに上回っています。熱電特性 熱電電位は約0.041mV/℃と高感度で直線性の良い熱電特性により、温度変化に素早く応答し、測定データは測定対象の温度を正確に反映します。 Ⅲ．製品仕様と構造 物理的寸法 厚さ：厚さ0.15mmの超薄型設計（米国オメガ88304Kモデルなど）で、さまざまな複雑な曲面や狭い隙間にも簡単にフィットします。長さ: 4 インチ、4.4 インチ、19 インチ (約 48cm) の固定長、および 0.5 メートルから 5 メートルまでのカスタマイズ可能なケーブル長を含む複数の仕様が用意されており、さまざまな設置環境や使用要件に適しています。プローブ構造：薄膜プローブのはんだ接合部を平坦化加工することで接触面積を増やし、測定対象物とのフィット感を高め、測定の安定性を確保しました。一部機種は6面クランプ構造を採用し、より強力に接着します。材料構成 熱電電極: ニッケル-クロム-ニッケル-シリコン合金材料。良好な高温酸化耐性を備え、酸化性または中性媒体環境に適しています。外皮と断熱層: 標準モデルは、黄色と赤のガラス繊維断熱層を備えたガラス繊維外皮を使用しており、高温耐性と優れた断熱性能を提供します。一部の輸入モデルは耐薬品性に​​優れた0.8mm PFAシースを採用しています。接続エンド: テールエンドにはピンが装備されており、さまざまな温度測定機器との接続が容易です。一部のモデルには、接続の互換性を高めるために、OMEGA OST シリーズの標準サイズのコネクタと TAS-2 標準 - マイクロミニ アダプターが装備されています。

IV.製品の種類と特徴従来の粘着タイプは、引き裂いてすぐに貼れる設計を採用しています。表面の透明フィルムを剥がすだけで測定対象物表面に貼り付けることができ、簡単かつ迅速に固定できます。静止物の表面温度を長期間監視するのに適しています。複雑な作業条件に対応した耐衝撃・耐屈曲タイプで、耐衝撃性・耐屈曲性に優れています。振動や衝撃などの過酷な条件に効果的に対処し、製品の耐久性と耐用年数を向上させます。機械装置や産業生産ラインなどの動的なシナリオに適しています。米国オメガ88401K、88402Kなどの磁気吸着タイプは、磁気構造を内蔵しており、測定対象の金属表面に素早く吸着します。取り付け・取り外しが簡単なので、頻繁に測定位置を変更する必要があるシーンに適しています。

V. 適用環境と注意事項 適用環境 使用媒体：酸化性または中性媒体の環境に適しています。還元媒体中での温度測定は500℃以下でのみ使用でき、腐食が発生する可能性があります。環境条件: 特定の振動や衝撃条件下でも動作可能で、衝撃や曲げに対する耐性がより強くなります。一部のモデルは防滴・防水性能を備えており、湿気や水の多い作業環境に適しています。注意事項 取り付けの際、エアギャップが測定精度に影響を与えるのを避けるため、プローブが測定対象の表面にしっかりとフィットしていることを確認してください。強い電磁干渉環境での使用を避け、必要に応じてシールド措置を講じてください。定期的に製品を校正して、測定精度が要件を満たしていることを確認します。高温環境で使用した後は、急激な寒さや熱の変化によるプローブの損傷を避けるために、製品が自然に冷えるまで待ってください。

VI.ブランドと品質保証 Suzhou Jingmin に代表される国内ブランドは、年間収益の 8% をコア技術の研究開発に割り当てています。彼らは金属研究所、中国科学院、上海交通大学などの研究機関と共同研究室を設立した。 K型熱電対関連の特許を合計23件取得しており、そのうち8件は発明特許となっている。同社の製品は業界平均よりも 40% 長い寿命を持ち、安定した信頼性の高い性能を備えています。米国のオメガに代表される国際ブランドは、さまざまなモデルと精巧な職人技を備えた成熟した極薄パッチタイプの K タイプ熱電対製品を提供しています。世界の工業用温度測定分野で高い評価と市場シェアを誇っています。上記の仕様冊子には、製品概要、技術パラメータ、仕様と構造、タイプ特性、適用環境、ブランド保証など、極薄パッチタイプ K タイプ熱電対の核となる情報が詳しく記載されています。製品の選択、使用、メンテナンスに関する包括的なリファレンスを提供します。実際のニーズに応じて、一部のパラメータやコンテンツを調整および補足できます。
